Инструкция: как посмотреть ER-модель готовой БД

ER-модель

ER-модель – это наглядное представление модели данных предметной области, на основе которой затем создается база данных (БД) системы.

Инструменты для визуализации ER-модели готовой БД

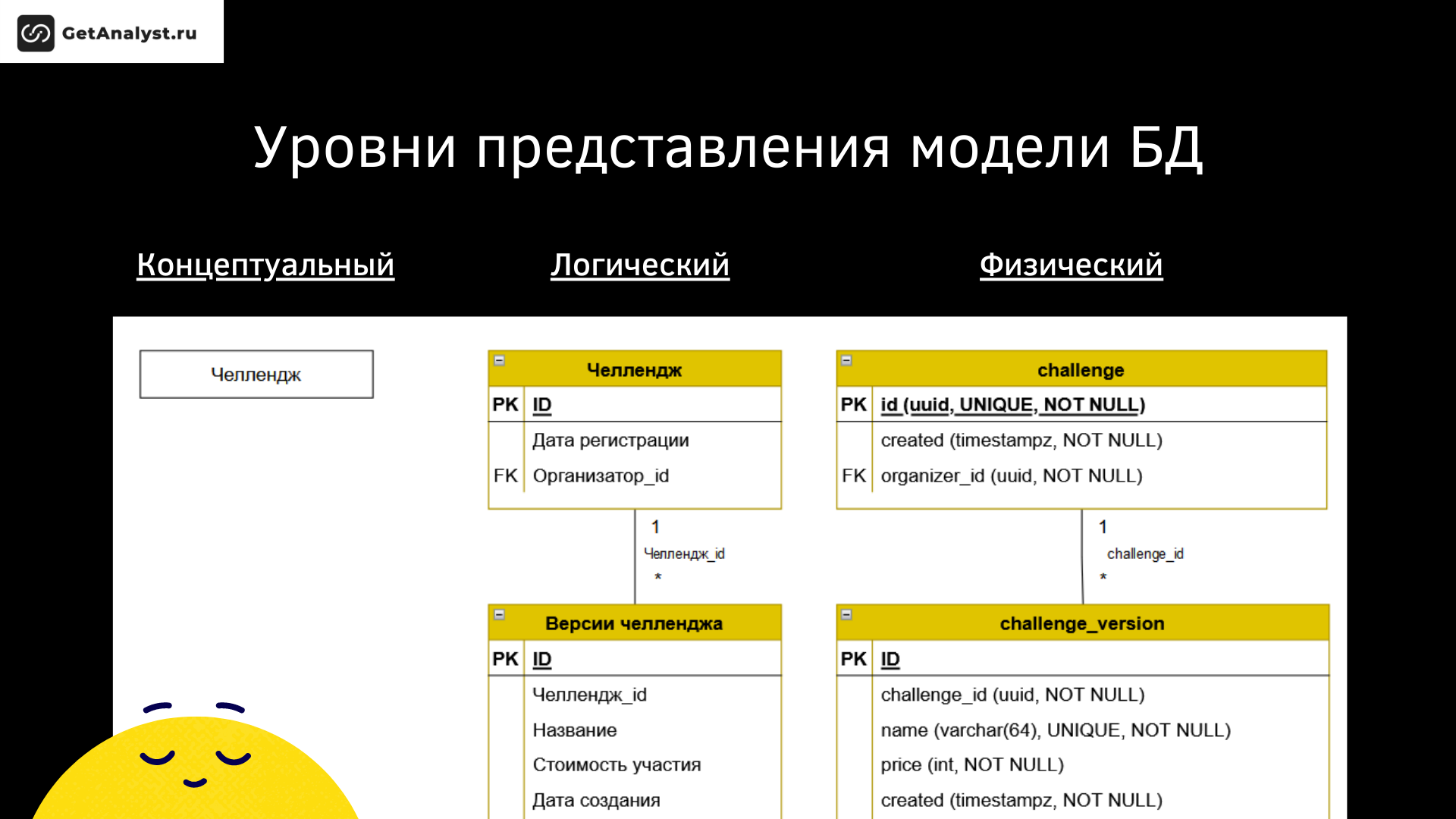

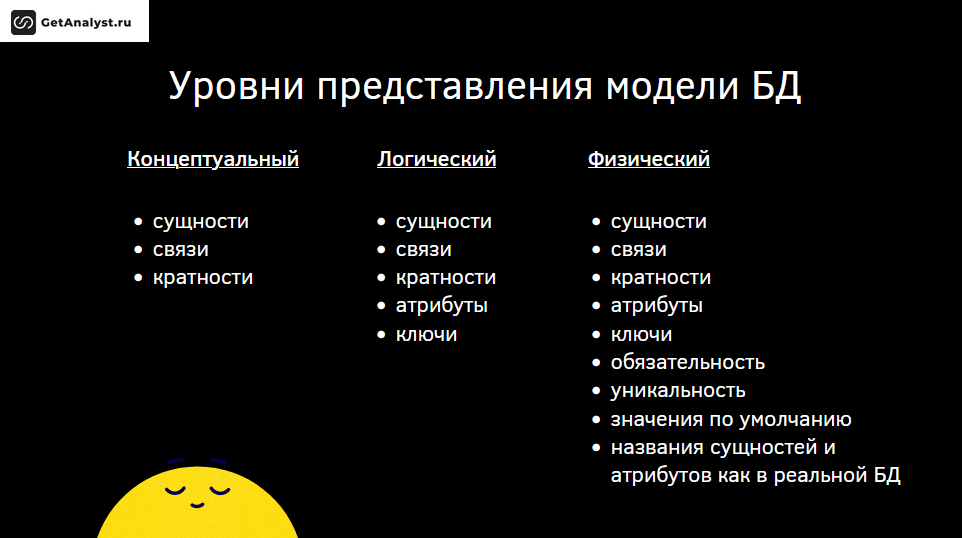

ER-модель готовой базы данных – физический уровень модели данных.

Если Вам необходимо подключиться к существующей IT-системе и посмотреть ER-модель, то я рекомендую воспользоваться одним из инструментов.

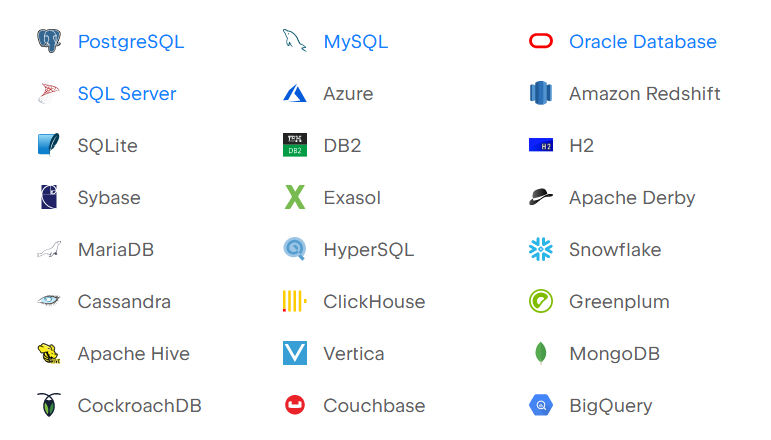

Все инструменты поддерживают подключение к 15+ видам БД:

Инструкция для DBeaver

Самый удобный инструмент, который довелось использовать для визуализации ER-диаграммы готовой БД, DBeaver.

Преимущества:
   🟢 регулярно обновляется,
   🟢 бесплатный,
   🟢 интуитивно понятный,
   🟢 поддерживает русский язык.

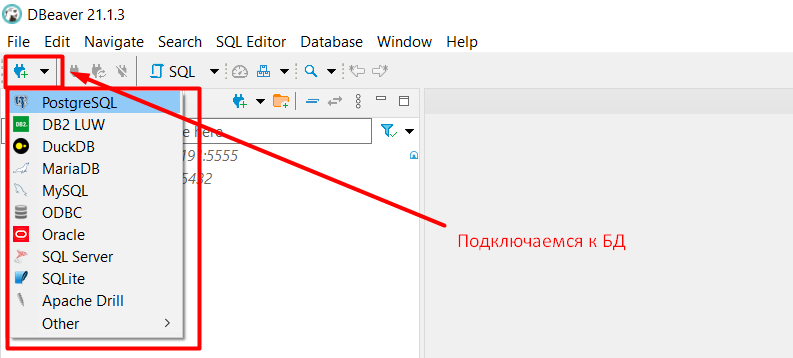

1. Подключитесь к БД.

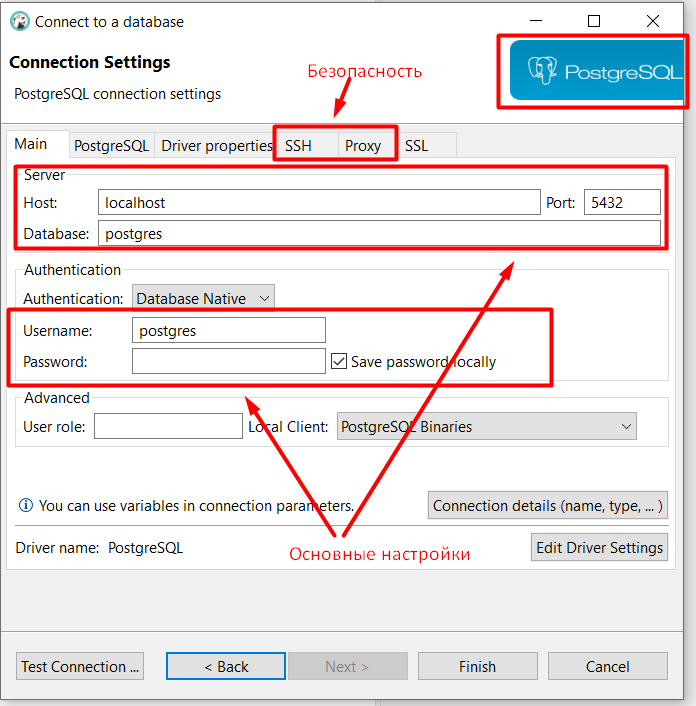

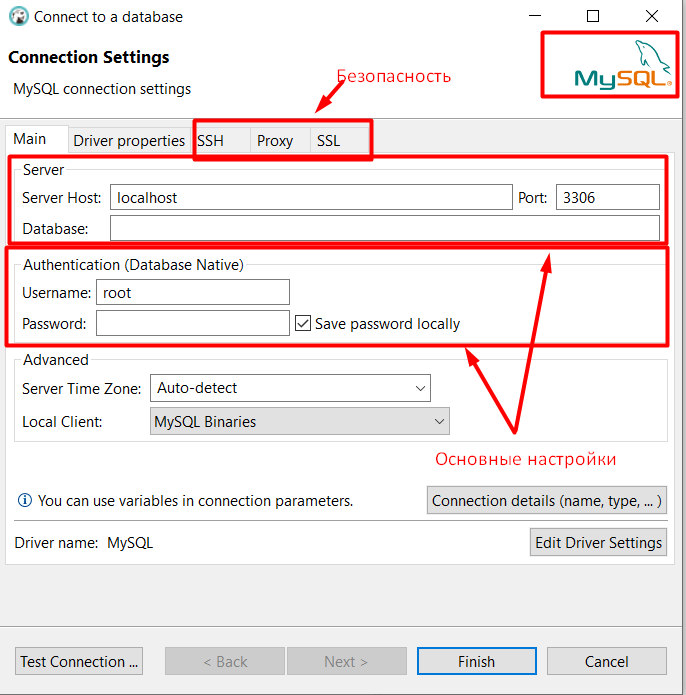

На скриншотах выделены те параметры, которые обычно нужно заполнить. Бывает, что нужны дополнительные средства для подключения к БД проекта (например, VPN).

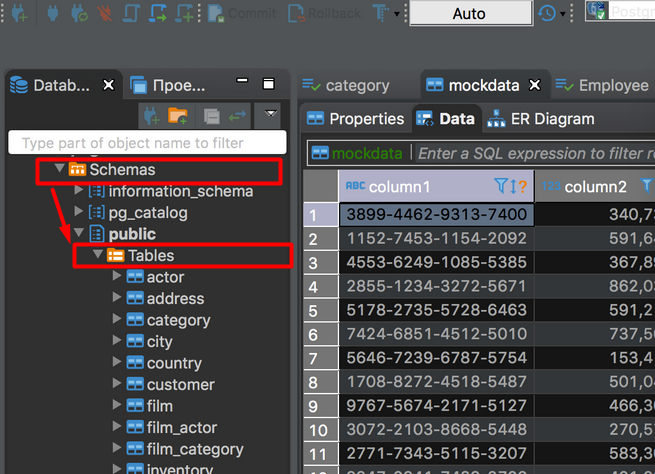

2. Разверните проект и перейдите к просмотру списка схем БД, если они есть.

3. Двойной клик на вкладку "Таблицы"/"Tables".

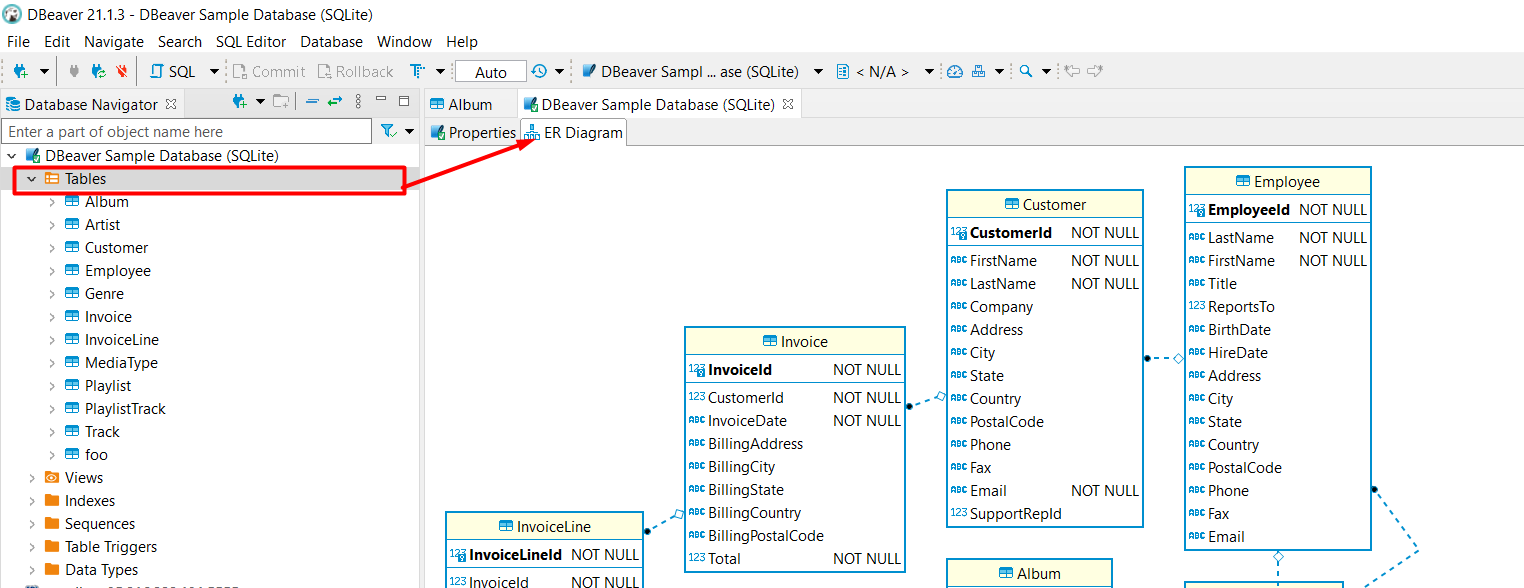

4. Откройте ER-Diagram после двойного клика на "Таблицы"/"Tables".

Готово!

Не вижу связей между таблицами, они все отдельно друг от друга

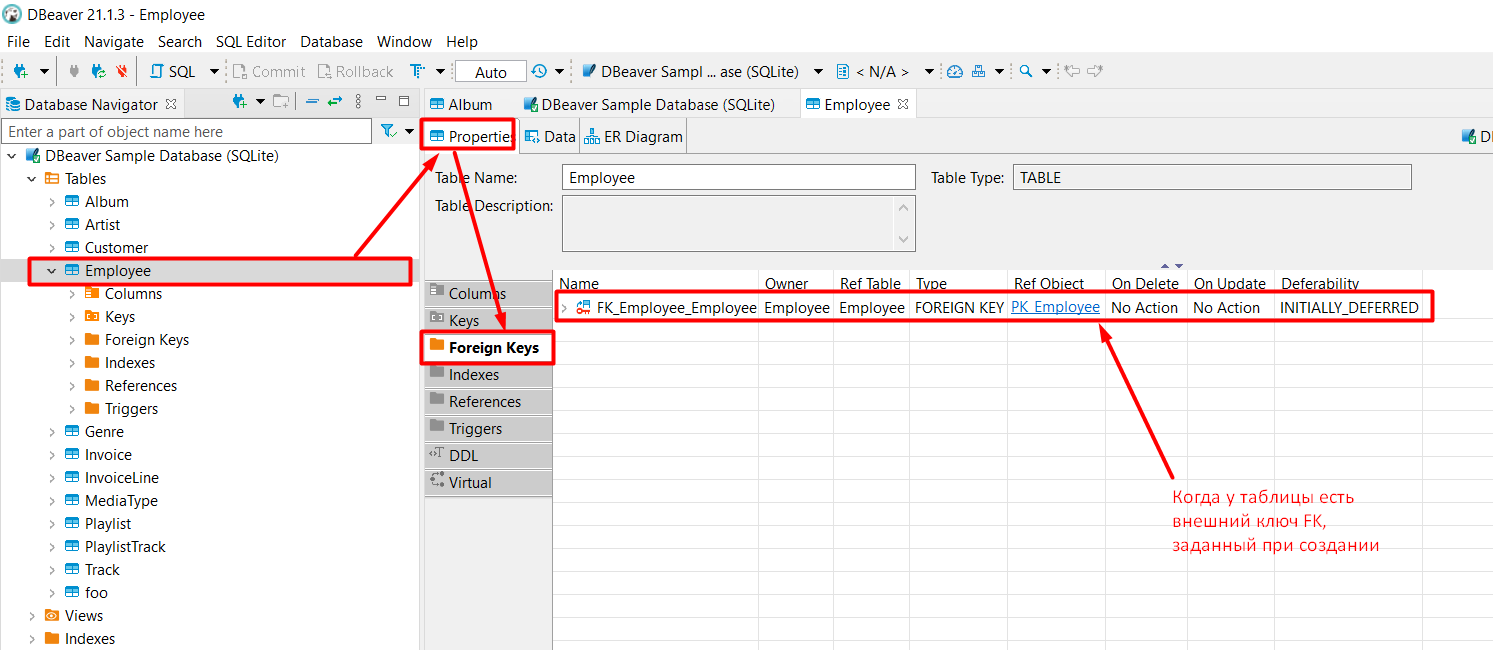

Если вы не видите связей, то скорее всего они предусмотрены на логическом уровне для схемы БД, но при создании таблиц разработчики поленились установить FK. Это можно проверить через свойства.

Если в списке внешних ключей пусто, то вероятнее всего ER-диаграмма не поможет разобраться быстрее в устройстве БД и все придется исследовать через тестовые данные :(
