В этом эпизоде подкаста мы разбираем 13 типичных ошибок при использовании нотации BPMN на примере задачи, которую может получить на собеседовании Системный или Бизнес-аналитик.

Вы наглядно познакомитесь со списком ошибок, которые чаще всего допускают специалисты, а также получите рекомендации по их исправлению и полезные материалы, которые помогут в работе с нотацией.

Эпизод будет полезен как начинающим, так и опытным аналитикам, стремящимся улучшить свои навыки в создании BPMN-диаграмм для описания бизнес-процессов.

Плеер YouTube

00:00 | Введение. Зачем нотация BPMN нужна системным аналитикам и в разработке в целом?
06:12 | Ключевые элементы нотации BPMN.
07:54 | Инструменты для создания BPMN-диаграмм.

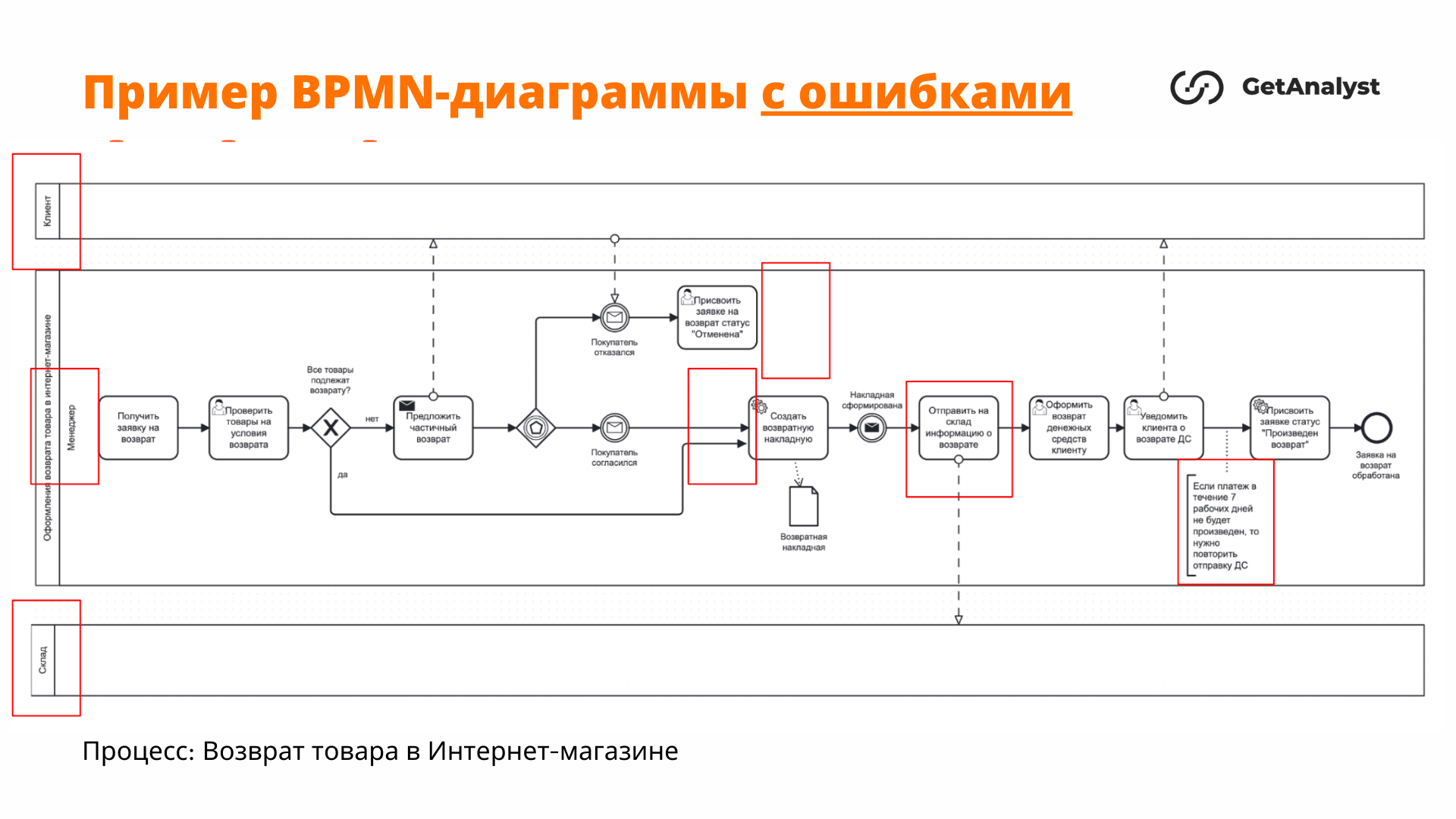

11:34 | Знакомство с бизнес-процессом. Обзор BPMN-диаграммы процесса с ошибкой.

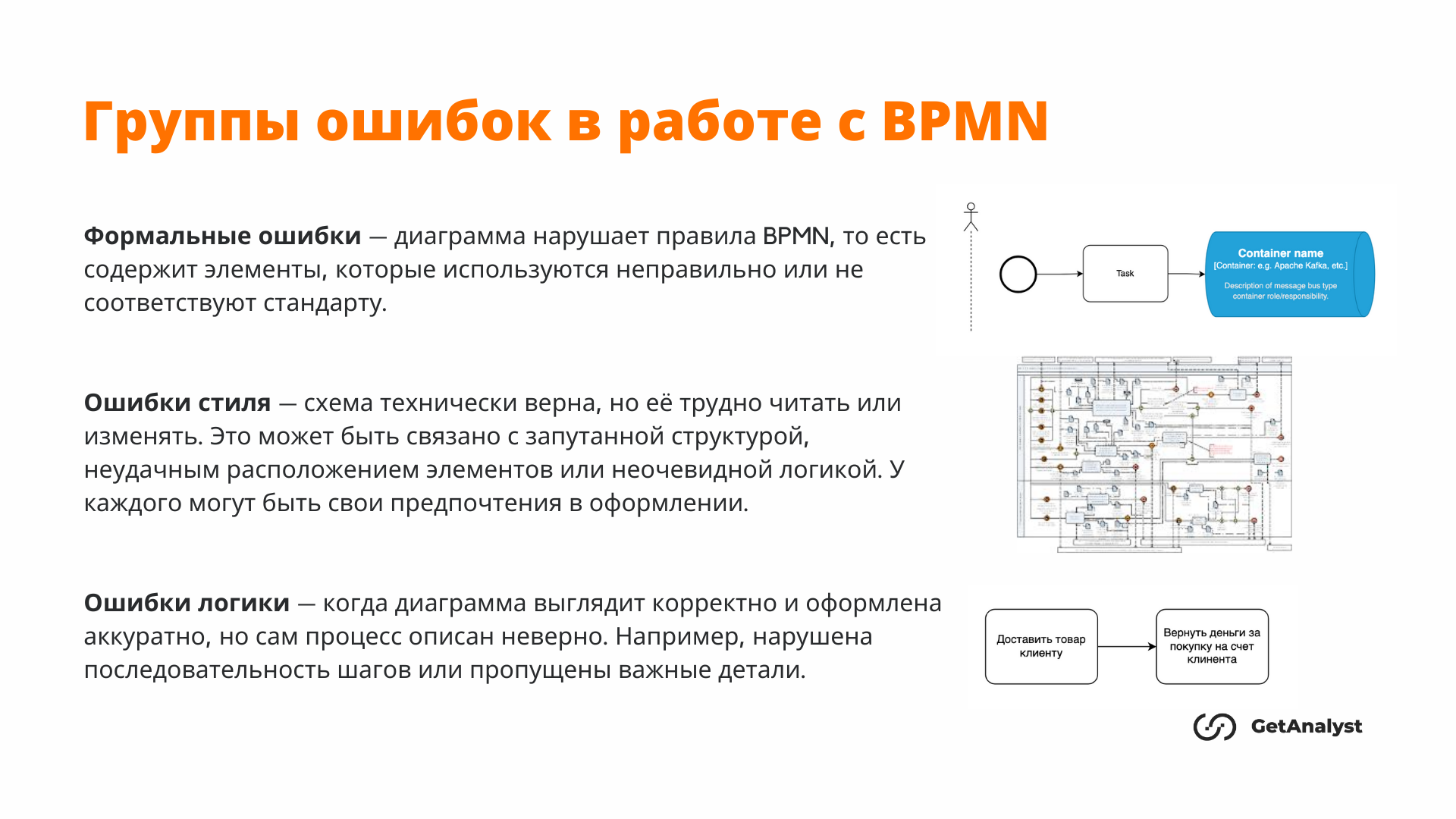

15:50 | Группы ошибок в BPMN, которые можно выделить.
17:24 | Элементы не из BPMN.
18:52 | Процесс сверху-вниз или “змейка”.

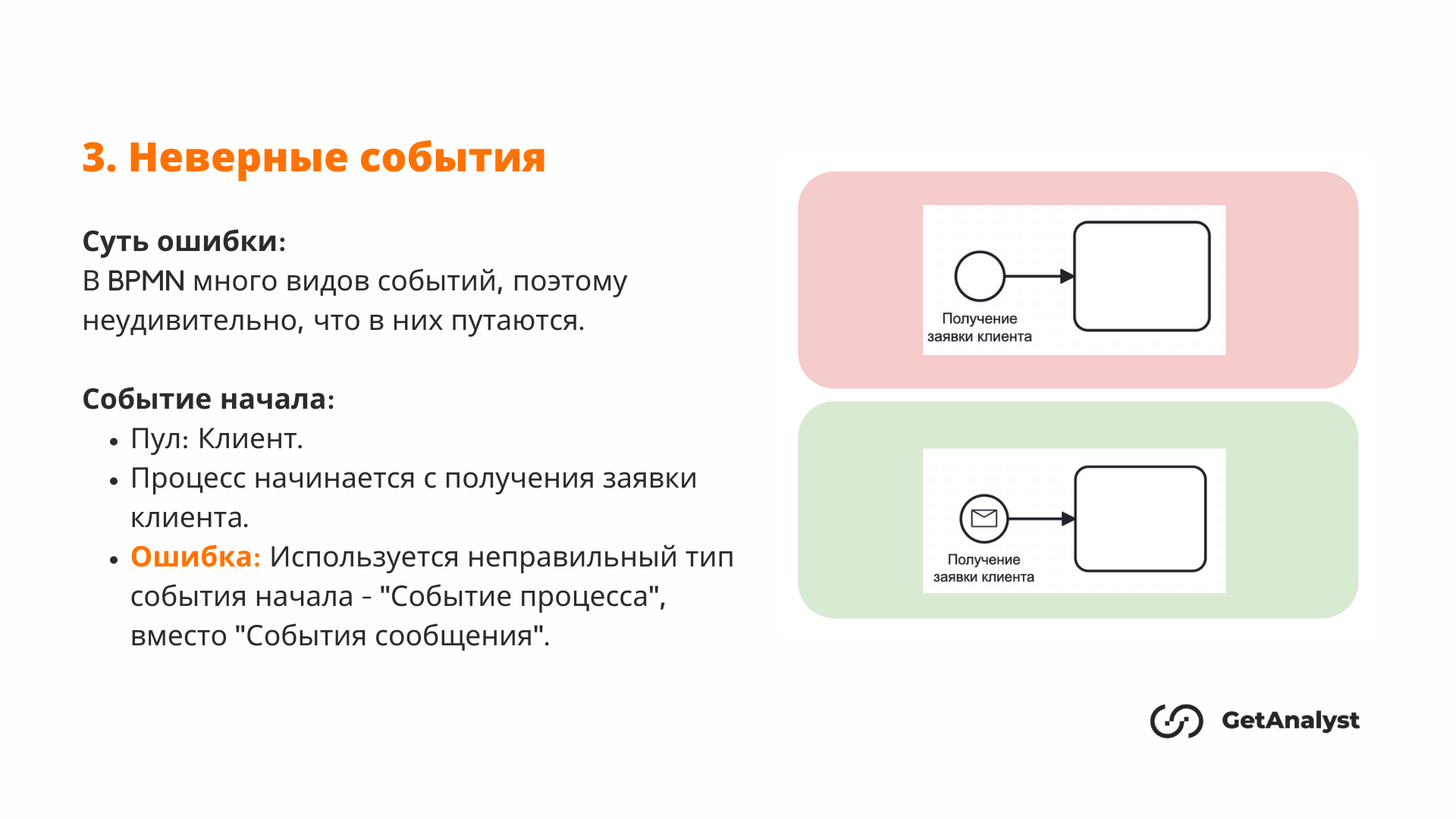

19:50 | Неверные события.

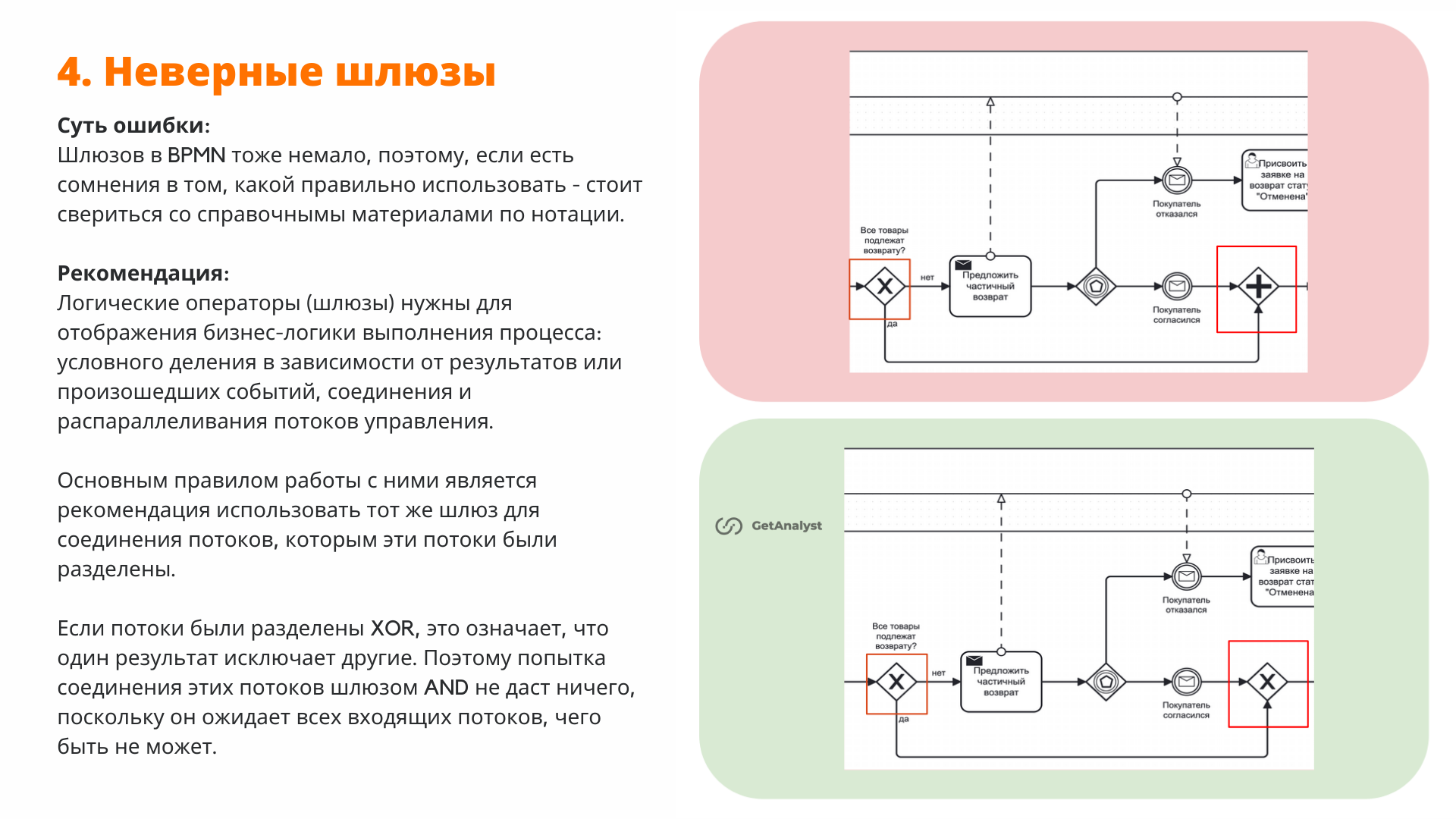

20:45 | Неверные шлюзы.

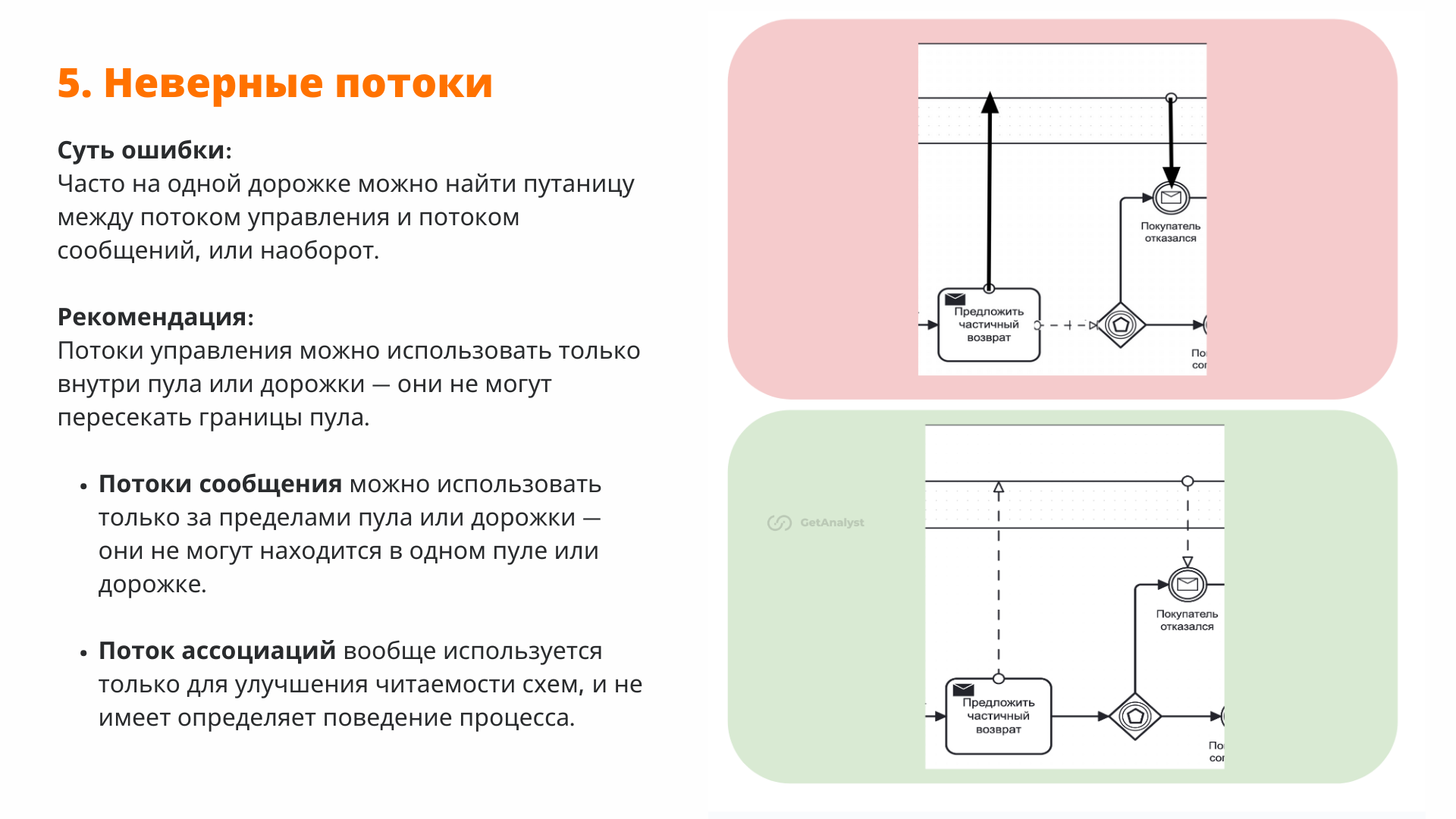

23:02 | Неверные потоки.

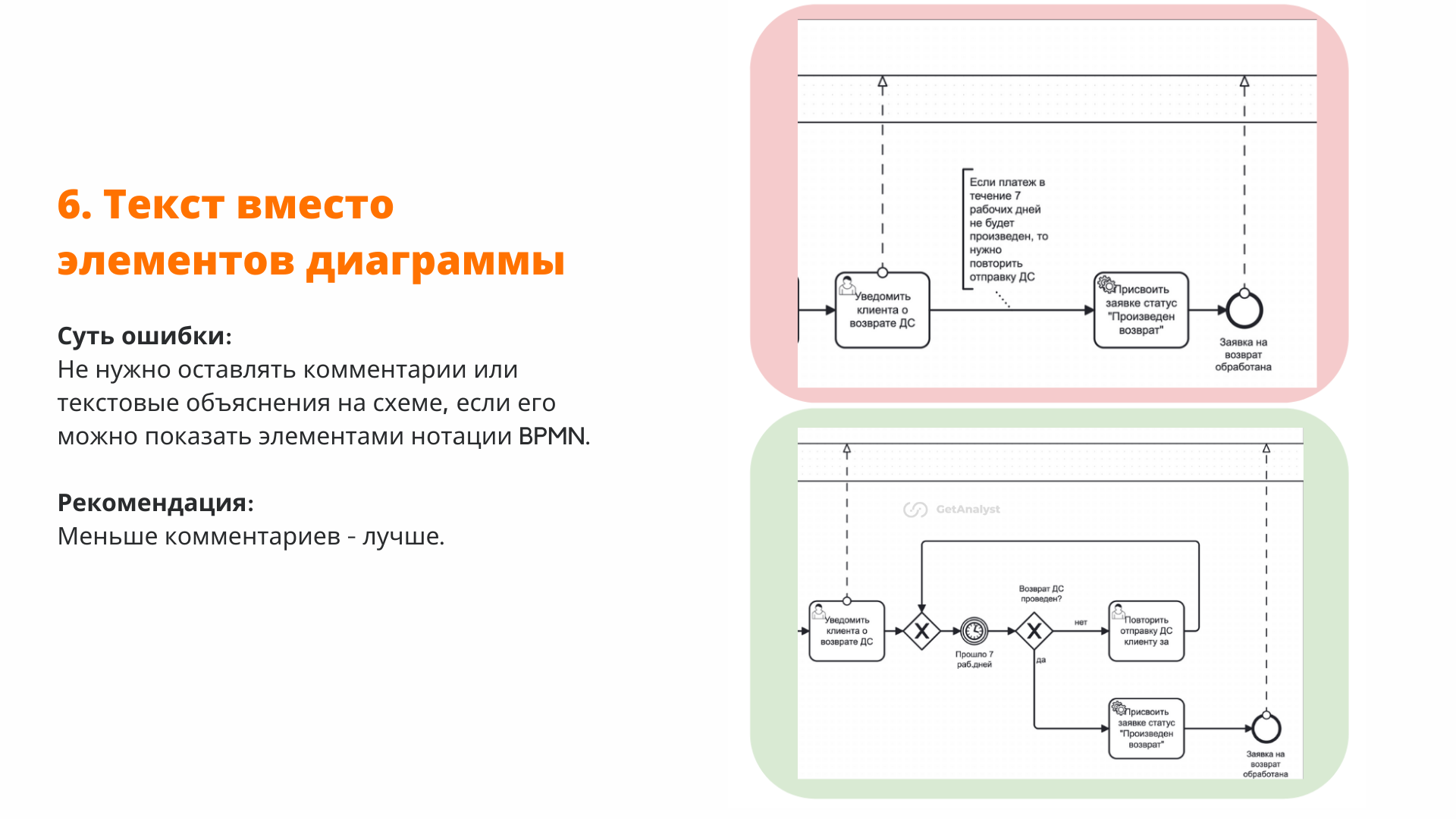

24:17 | Текст вместо элементов диаграммы.
27:02 | Неверные символы для действий / задач.
30:05 | Все события завершаются в одном.
31:53 | Отсутствие начального и/или конечного событий.
32:47 | Много стрелок из/в задачи.
36:01 | Дорожки или развернутые пулы.
39:28 | Одна задача для множественной логики.
41:10 | Задачи “передать - получить” информацию.
42:09 | Обзор итоговой диаграммы.
43:13 | Подведение итогов и рекомендации по самостоятельному изучению BPMN.

Презентация к эпизоду

Ссылки на инструменты для создания BPMN

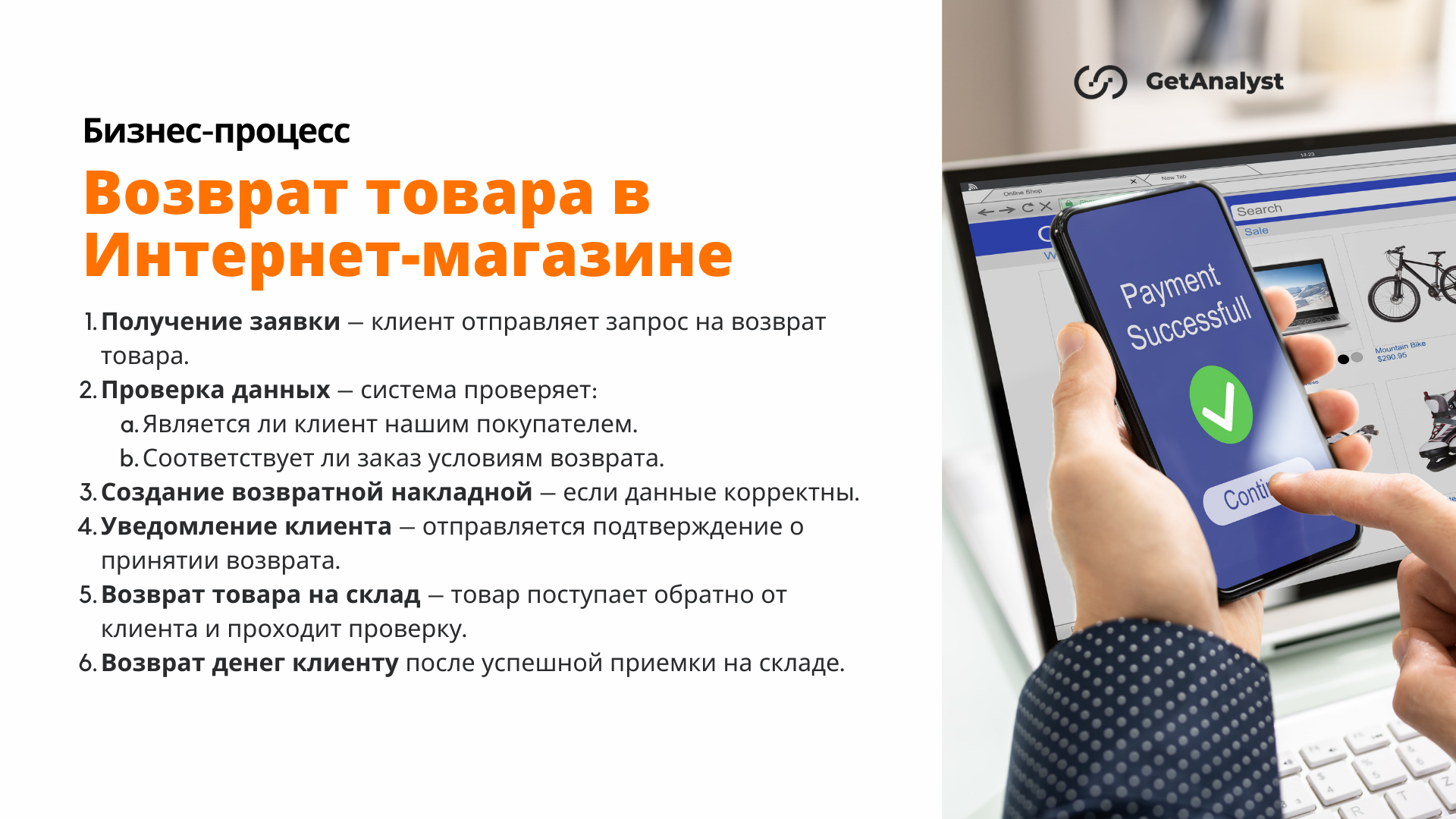

Бизнес-процесс: условия задачи к разбору

Ссылки со слайда:

Схемы BPMN: с ошибками и исправленная

Полезные материалы и ссылки

Ведущая:
Екатерина Ананьева
Гость:
Яна Паршина,
Менеджер Системных аналитиков в X5 Tech


Подкаст сообщества системных аналитиков GetAnalyst.
