В этом эпизоде мы разберём каждую диаграмму, которую могут использовать в своей работе системные аналитики: что она из себя представляет, когда её применять и с помощью каких инструментов создавать.

Обсудим, стоит ли строго следовать правилам нотаций моделирования, или можно отклоняться от них и создавать свои схемы.

Если вы только начинаете свой путь в системном анализе или уже работаете в этой сфере, этот выпуск будет полезен, чтобы улучшить навыки визуализации и понять, какие диаграммы действительно работают.

00:18 - Актуальность использования диаграмм в разработке и проектировании систем.
02:38 - Основные диаграммы, используемые на практике системными аналитиками.
06:07 - UML Sequence - диаграмма последовательности.
13:47 - UML Activity - диаграмма деятельности.
16:34 - UML классов и ее применение в реальной работе системным аналитиком.
21:34 - ER-диаграмма реляционной базы данных.
30:20 - SysML Requirement Diagram (Диаграмма требований): для тех, кто работает с IoT, роботами, беспилотниками и не только.
35:18 - Data Flow Diagram (DFD) - Диаграмма Потоков Данных.
38:54 - Диаграмма С4 для проектирования архитектуры, её уровни и их полезность.
49:37 - BPMN-диаграмма для системных аналитиков, и “когда есть Camunda”.
55:01 - Mind Map, CJM (Customer Journey Mapping), User Story Mapping, SysML диаграмма обзора взаимодействия.
1:04:20 - UML Диаграмма состояний.
1:06:35 - ТОП диаграмм для системного аналитика.
1:08:39 - Соблюдение нотаций моделирования в диаграммах - нужно ли?
1:12:37 - Всегда ли нужны диаграммы и какие нужно знать для подготовки к собеседованию на системного аналитика.
1:19:57 - Подведение итогов и рекомендации для коллег.

ТОП-7 Диаграммм для Системного Аналитика

1. UML Sequence для Интеграций
2. ER-диаграмма для Баз Данных
3. C4 для Архитектуры
4. UML Диаграмма состояний для Жизненного Цикла сущностей, Алгоритмов
5. BPMN для Бизнес-процессов
6. UML Activity для Алгоритмов, Интеграций
7. Data Flow Diagram (DFD) для Алгоритмов и анализа данных

Инструменты для работы с диаграммами

Только самые распространенные инструменты. Полный перечень вы найдете в гайде по основным диаграммам ниже.

Для всего:

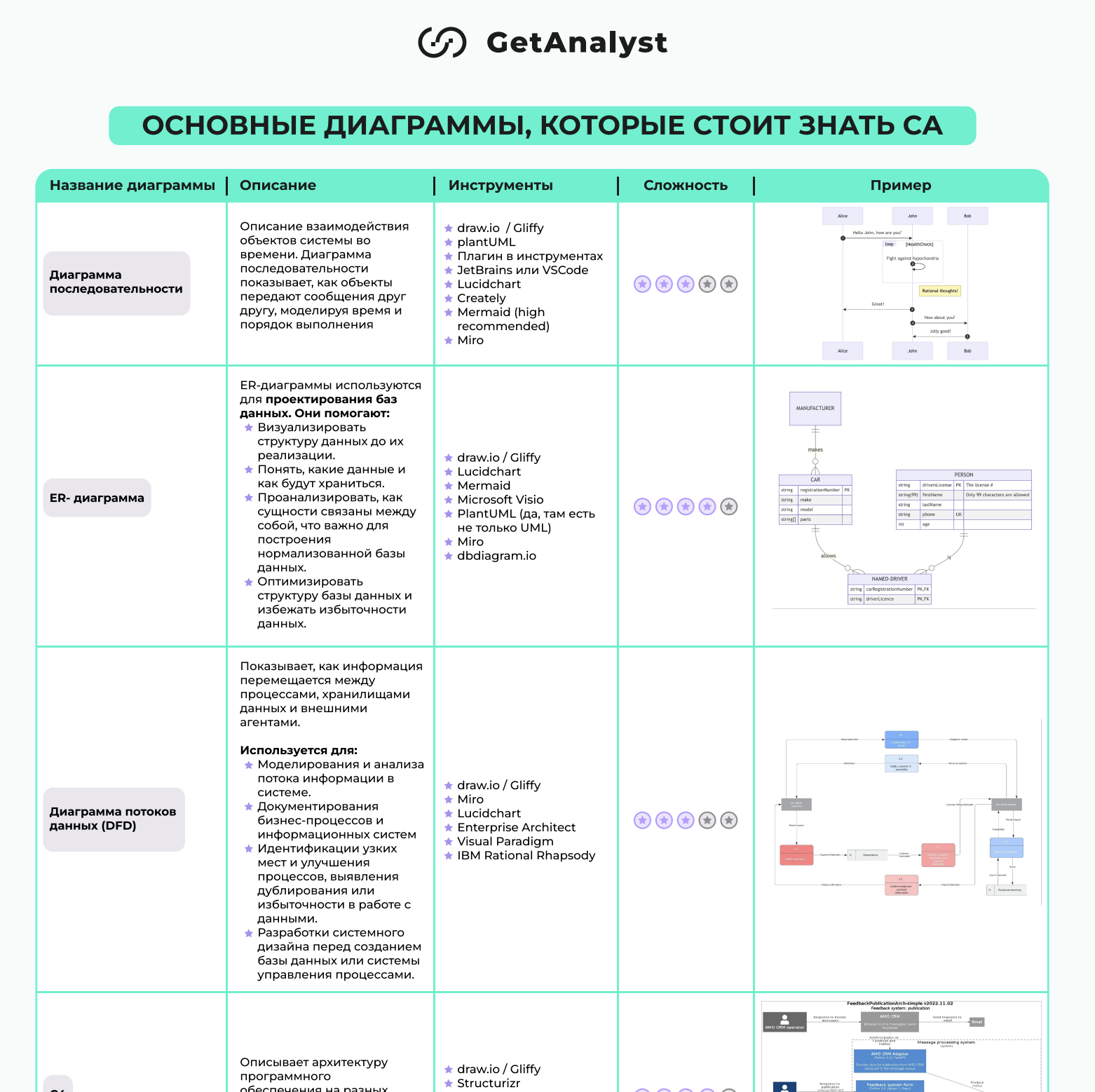

Гайд по основным диаграммам
